Подробнее →Weir Delta Industrial CBB — Задвижка Delta Industrial
Двойная задвижка Weir Delta Industrial CBB: проход 50–900 мм, центральный дренаж; онлайн-каталог указывает до 102 бар, PDF 2020 — до 51 бар. Уточнить под исполнение.
О продукте WEIR Delta Industrial CBB

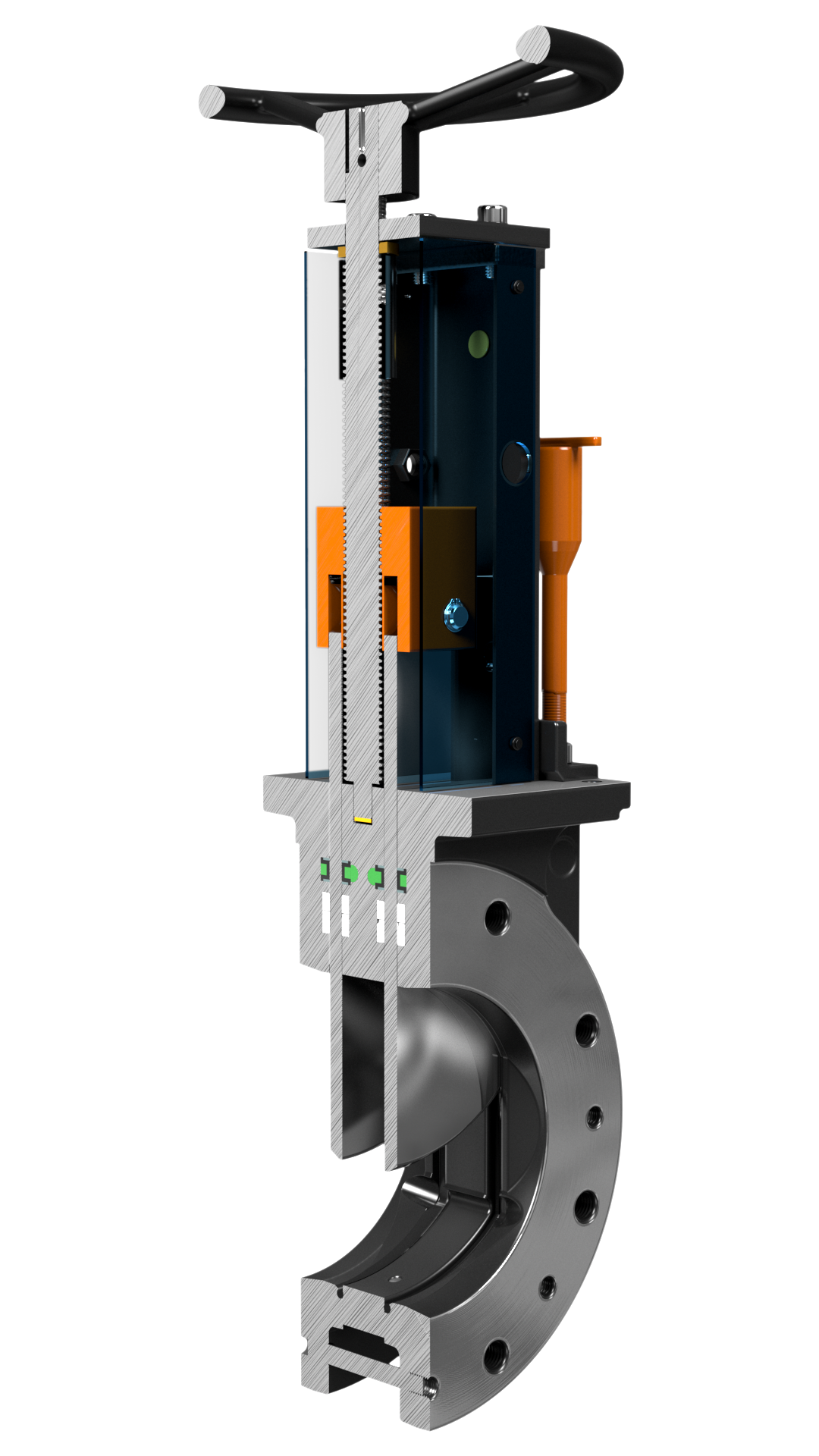

Delta Industrial CBB: подтверждённая модельная линия Delta Industrial производителя Weir Minerals. Двойной отсечной узел Block and Bleed с центральным дренажом. Диапазон номинальных размеров 50–900 мм, давление серии до 10200 кПа при допустимых материалах, фланцы ANSI B16.5 Class 150 RF/FF и другие исполнения. CBB объединяет два шибера с отдельными уплотнениями и одним приводом; средний дренаж позволяет контролировать изоляцию. Описание относится к типу серии; без выбранного прохода, материалов и привода полного закупочного артикула нет.
Технические характеристики
Класс давления
Максимальная конструктивная серия CBB, давление зависит от материалов
Варианты материалов
Углеродистая сталь, нержавеющие стали и специализированные сплавы по подбору
Наличие контрольного порта
Дренаж между двумя независимыми шиберными затворами
Производитель
Weir Minerals
Тип изделия
Задвижка Delta Industrial
Модель / код
Delta Industrial CBB
Номер заказной сборки
Не указан; зависит от исполнения и комплектации
Серия
Delta Industrial CBB
Номинальный проход серии
50–900 мм
Предельное давление серии
До 10200 кПа (≈102.0 бар), зависит от материала
Фланцевые исполнения
ANSI B16.5 Class 150 RF/FF и другие исполнения
Принцип запирания
Двойной отсечной узел Block and Bleed с центральным дренажом
Герметизация
Двустороннее отсечение, поперечное уплотнение вне проточной части
Режим применения
Абразивные и высококонцентрированные суспензии
Заводской заказной код
Не опубликован; зависит от DN, материалов, привода и фланцев
Официальный каталог
https://www.global.weir/globalassets/resources/product-pdfs/delta-industrial/delta-industrial-product-guide-april-2020.pdf
Официальная товарная страница
https://www.global.weir/product-catalogue/valves/heavy-duty-delta-industrial-knife-gate-valves/
Различие официальных каталогов
Онлайн-каталог Weir: до 10200 кПа; PDF-брошюра 2020: 5100 кПа; допустимый предел для точной конфигурации уточняется
Техническая документация WEIR
Открыть официальный источник WEIR →
